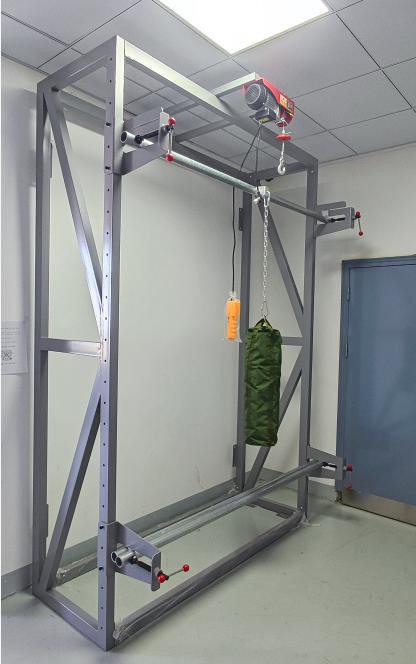

轻质隔墙板抗冲击试验装置-中斯特朗(天津)测控技术有限公司

本装置根据国标：GB/T23451-2009 和 GB/T30100-2013 的技术要求。加装了电动升降装

置，操作更是方便，安全！

1、轻质隔墙板抗冲击试验装置试验条板的长度尺寸不应小于 2.4m ；

2、取条板三块为一组样本，按图示组装并固定，上下钢管中心间距为板长减去 100mm，

即（L-100）mm。板缝用与板材材质相符的砂浆粘结，板与板之间挤紧，接缝处用玻璃纤维

布搭接，并用砂浆压实、刮平。

3、静置 24h 后将装有 30Kg 重，粒径 2mm 以下细砂的标准砂袋用直径 10mm 左右的绳子

固定在其中心距板面 100mm 的钢环上，使砂袋垂悬状态时的重心位于 L/2 高度处。

4、以绳长为半径沿圆弧将砂袋在与板面垂直的平面内拉开，使重心提高 500mm（标尺测

量），然后自由摆动下落，冲击设定位置，反复 5 次。

5、目测板两面有无贯通裂缝，记录试验结果。结果符合相关要求即为合格。

6、试验结果仅适用于所测条板长度尺寸以内的条板。
