技术参数
     测量范围 350-360mm
     标准杆长度 355±0.02mm
     千分表量程 0-10mm±0.001mm
     试模规格 100×100×400mm
     外形尺寸 500×135×100mm
     重量 ≈17kg
结构及功用

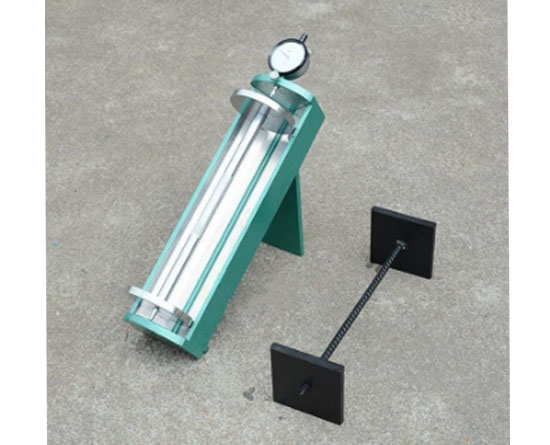

    1. 本仪器由基座、支腿、标准杆、千分表等组成。见附图。
    2. 基座为V形槽结构，具有对中性好，易于安放试块等优点，用于安放试块、标准杆。
    3. 支腿为铰链结构，支起支腿可使仪器在平台上保持30°倾角，不用时收起，便于放置。
    4. 标准杆作为仪器的标准长度，用以校正仪器、定位千分表位置。

（1） 安装上合适直径的空心钻头。

（2） 将钻孔移至所需工作处，用膨胀螺丝将钻孔固定，调整地脚螺丝，使钻机稳定。或用足够重的底板固定取芯机，防止钻孔取芯时机器移动。

（3） 接上水源，检查是否有水流出。

（4） 启动发电机，打开电路开关。

（5） 旋转手柄将钻头轻轻接触被切削处，待钻头切进约l0mm时，可通过手柄加压来加快旋进速度。

（6） 待切削完毕，可保持旋转，提升钻头，距试件表面约有5mm时，可关闭电源，钻头离开试件表面，关闭水源。

（7） 卸去固定螺栓，拖离取芯机，用夹钳取出试样。

（8） 使用时，应防止钻头撞击坚硬物体，以免损伤钻头。
