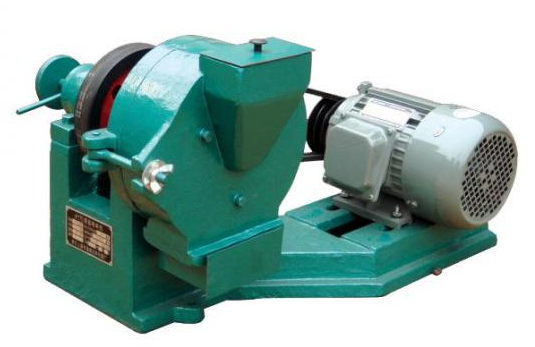

φ175盘式研磨机




一、概述
φ175盘式研磨机主要用于中等度矿石及水泥熟料,是冶金、地质、建材、化工等行业实验室或化验室的主要设备之一。该设备操作方便,防尘性能好,外表美观。
二、工作原理
电机带动皮带轮旋转,皮带轮带动主轴上的动磨盘旋转,使动磨盘和定磨盘产生相对旋转运动,使在两盘中间的物料粉碎,并从两盘缝隙中落在落料箱中。出料粒度可通过调节手轮来调节两盘的间隙达到控制粒度目的。
三、技术参数
1、磨盘直径 ----- φ175
2、给料大粒度 -- ≤4mm
3、出料粒度 ------ ≤0.15 mm
4、生产率 ----- 25㎏/h
5、主轴转速 ------ 900r/min
6、功率 ------ 1.1KW
7、外形尺寸 ------ 600*360*610
8、重量 -------- 90Kg
四、研磨机的结构
主要由支架、轴承座、研磨座、动磨盘、定磨盘、活动研磨盖、皮带轮及电机组成。
五、试车、使用及保养
1、试车:试车前打开前盖,看转动皮带是否转动灵活,如不灵活应放松调节手轮,然后再转动皮带直至灵活。检查各紧固件是否紧固,锁紧蝶形螺母,方可试车,试车时不可放物料。
2、使用:打开活动研磨盖上的塞子,松开蝶形螺母,调节手轮,从塞孔中看两磨盘间隙不要太大,但太紧也会造成启动困难。锁紧蝶形螺母,塞紧塞子,把物料从活动研磨盖的入料口加入,接通电源工作。若发现出料粒度达不到要求,应调节手轮,直到满足要求为止。工作时两个蝶形螺母都要锁紧,否则影响使用。工作结束切断电源,从落料箱中取出物料。调换试样,为了使化验数据准确,可松开蝶形螺母Ⅱ,打开活动研磨盖,用刷子刷净工作室内残留物。
3、保养:打开整机的上罩壳,拧出两导向螺钉,向内注入润滑油即可,然后将两导向螺钉旋入(注意,不可预紧两轴承套、,否则轴承套润滑不灵活,调节手轮无法调节两磨盘间隙)。盖好上罩壳。须更换动磨盘时,用扳手松开三只固定动磨盘的螺钉即可。
