一、手动脱模器用途

是为石灰土、沥青粘土等击实试验取出试筒内试样的设备。

二、手动脱模器特点

1、本脱模器采用千斤顶为动力，结构简单、可靠、出力大（三吨以上）使用方便、省力是室内或现场无电源情况下与各种击实仪配套采用的设备。

2、它可推出重型（Φ152）轻型（Φ102）轻型（Φ100）等各种击筒内的试件。

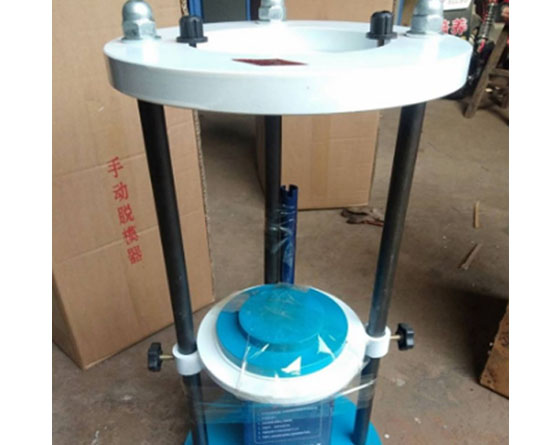

三、结构

它由底盘，三根立柱及上圈构成反力架，架上有Φ52、Φ102、Φ152三种盘千斤顶上装有Φ98、Φ148两种活塞，适合于推出Φ50、Φ100、Φ102、Φ150、Φ152五种试筒的试件。

中间有一可升降的托盘

为了适应不同尺寸的试筒定位附轻型和重型二种定位圈以确保准确无误的推出试件而不损坏试筒。

四、使用

1、将击实好的试筒放于托盘之前、视击筒大小选择不同衬圈和活塞，即：大击筒Φ152可直接放在托盘上，拆掉上顶圈并在千斤顶的头部装上Φ150活塞。小击筒Φ102（）或Φ100（部标）在托盘上加一衬卷上圈装入上顶圈并装上Φ100或Φ98活塞。

2、击筒放入托盘定位、用千斤顶摇杆一端先将油阀拧紧（关闭）再用摇杆将千斤顶活塞顶出击筒内土样。

3、推出土样后，将油阀拧松，从上部轻轻将活塞推下复位清理灰尘以待下次再使用。
