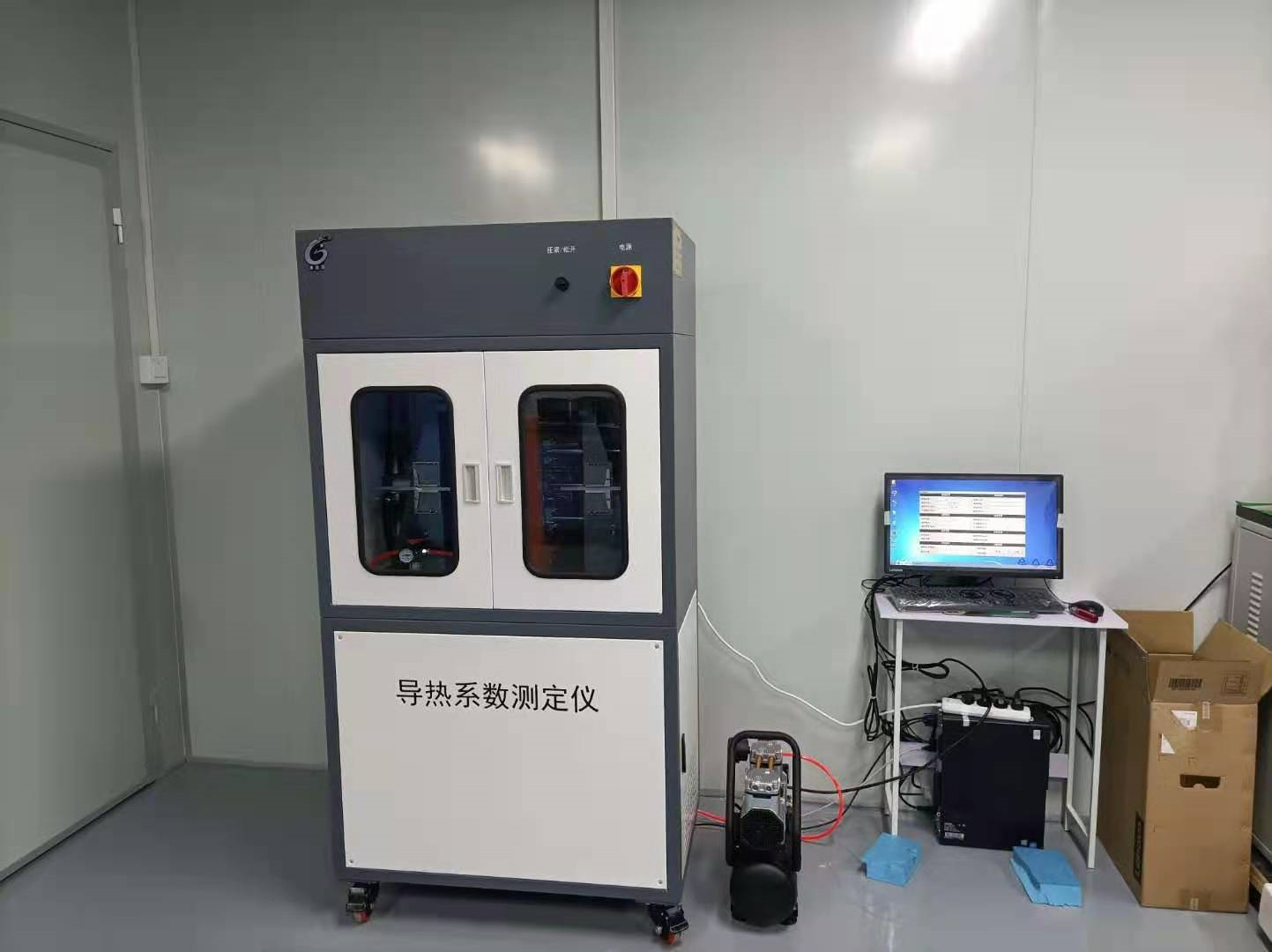

双平板导热系数测定仪

适用标准：

GB/T 10294-2008  《绝热材料稳态热阻及有关特性的测定》

GB/T 3399-1982   《塑料导热系数试验方法—护热平板法》

GB/T 10801.1-2002 《绝热用模塑聚苯乙烯泡沫塑料》

GB/T 10801.2-2002 《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》

GB/T 3139-2005   《纤维增强塑料导热系数试验方法》

GB/T 17794-2008  《柔性泡沫橡塑绝热制品》

   产品概述：

   导热系数是用来衡量耐热材料的导热特性和保温性能的重要参数，导热系数测定仪用于测定材料在不同温度状态下的导热系数。

技术参数：

  1、 试件标准尺寸：300mm×300mm×H(5～40) mm；

  2、试件平整度：0.1mm；

  3、导热系数测量范围：(0.001—2.000)W/ (m•K)；

  4、热阻测量范围：≥0.02 m2·K/W；

  5、导热系数测量精度：±3%；

  6、导热系数测量重复性：±1%；

  7、温度分辨率：0.01℃；

  8、试验室温度：(15—30)℃，标准温度(23±2)℃；

  9、试验室湿度：(20—80)%RH，标准(40—60)%RH；

  10、电源电压：AC 220V±10%, 2.5KW；

  11、标准厚度：25mm；

  12、夹紧力：≤2.5kPa；

  13.常规测试时间：(120-150)min；

  14.控制核心采用进口欧姆龙PLC；

  15.绝热材料导热系数参比板的定值单位；

  16.导热仪控制软件具有国家知识产品专利证书；

  17.在线计量校准程序，可同时标定温度、标定系统误差。

    控制范围：-10℃-95℃

1.机械结构部分：

 箱体外观：外观质量优异，机械强度高，耐腐蚀；

 试件夹紧机构：采用气动式夹紧，可以保证双试件的受力达到绝对的平衡；

 测量准确度高：双试件式设计，避免因系统的误差导致材料的导热系数的偏差。

 操作便捷：箱体上可以直观的查看试件厚度及压紧位移量

 设备灵活性高：箱体底部采用脚轮设计。

2、电子硬件部分

 控制核心采用进口OMRON(欧姆龙)可编程逻辑控制器CPU单元及其配套温度扩展模块，抗干扰能力强，稳定性高。

 执行器采用施耐德新型固态无触点开关器件隔离控制，可靠性高、噪音低、开关速度快。

 数据接口采用计算机标准RS-232串行端口，数据稳定，可靠性高，使用方便。

 控制方法为PID控制，通过软件自整定调节PID参数，保障了控温精度。

3、软件部分

 软件界面友好，操作方便。

 软件控制系统包括自动控制和手动控制两种方式。

 自动控制方式可以自动控制设备运行、自动检测、自动采集、自动显示试验曲线、自动完成试验，同时还可以自动生成测试结果、自动生成检测报告等。

 手动控制方式有助于设备的调试功能。

4、应用部分

 测试主机与制冷设备的独立分离设计，减少干扰，便于维护。

 在线测量厚度，在恒定的压力状态下，其数值在数显表上直接显示。

 测试时间短，常规的测量时间为(120-150)min。

 测量的范围大，量程(0.001-2.000)W/(m·K)。

 全温度测量，可以自行测试温度范围内的任一点温度的导热系数。

 同时标定温度、标定系统误差，准确、快速，方便计量检定。
