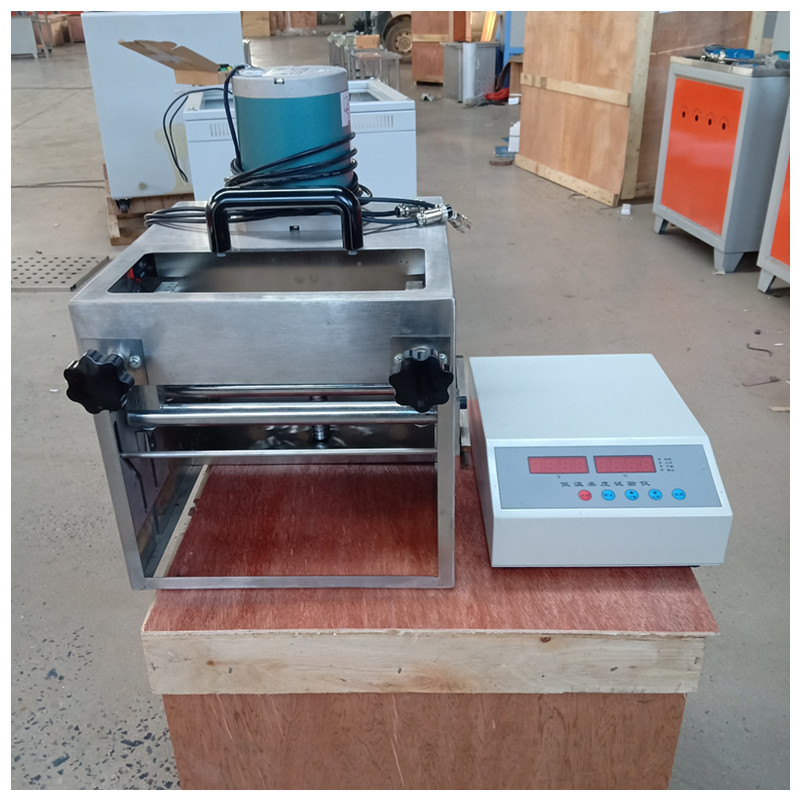

一、防水卷材低温柔度仪说明书：防水卷材低温柔度仪是检测仪器，用于防水卷材低温柔度检测，符合国标GB/T328.14-2007《建筑防水卷材试验方法中第14部分.沥青防水卷材低温柔性》。主要用于建筑、建材、水利、电力、冶金、石化、港口、道桥、市政等基本建设工程。

二、防水卷材低温柔度仪说明书：
★电源     220V
★输入功率 90W
★测试速率 360±40m/min
★测试温度 －40 －100 （任意可调）
★试件数量 5件
★试件尺寸 150×25mm 　
★时间设置 0－9999分 （可调） 　
★弯曲轴尺寸 φ20 φ30 φ50

★外形尺寸：380X300X280mm

★    重量：16kg

三、防水卷材低温柔度仪使用方法：
★时间设置：根据材料试验所需恒温时间设置。即到达设定温度后延时若干时间开始顶起试件。
★温度的设定：在SV/PV正常显示状态下，按一下“SET"键，使SV显示处于闪烁状态，通过按“＜”键，找到所需定温度的位数，再按上升或下降键，设定到所需温度值，设定完毕后，再次按一“SET"键，使仪表转到SV/PV正常显示状态。
★清零键的使用：当到达设定温度及时间，弯曲轴向上以360mm/min的速度向上提起弯曲轴开始试验，即一个试验完成，按下下降键使其回位，按下清零键待下一次试验。
★到达设定温度后弯曲棒自动进行试验，在完成弯曲过程10S内，在适宜的光源下用肉眼检查试件有无裂纹，必要时，用辅助光学装置帮助。假若有一条或更多的裂纹从涂盖层深入到胎体层，或完全贯穿无增强卷材，即存在裂缝。一组五个试件应分别试验检查。假若装置的尺寸满足，可以同时试验几组试件。
★冷弯温度的范围（未知）A初测定，从期望的冷弯温度开始，每隔6℃试验每个试件，因此每个试验温度都是6℃的倍数（如-12℃、-18℃、-24℃等）。从开始导致破坏的低温度开始，每隔2℃分别试验每组五个试件的上表面和下表面，连续的每次2℃的改变温度，直到每组5个试件分别试验后至少有4个无裂缝，这个温度记录为试件的冷弯温度。
★试验完毕清理表面，涂抹防绣油脂罩好防尘罩，以备下次使用。
反之冷冻液溅入眼内冻伤眼睛。

四、防水卷材低温柔度仪安装与调试：
★把水槽放入低温箱内，加入冷冻液。冷冻液用任一混合物：
     —丙烯乙二醇/水溶液（体积比1：1）低至-25℃，或—低于-20℃的乙醇/水混合物（体积比2：1）。液面高度为100mm，放入试件冷冻液达到规定温度后，开始保持在该温度1h±5min。
★连接好主机与控制器线路，接通电源220V，并具有可靠接地，打开电源开关通过控制面板上的上升、下降、停止按扭，调整好弯曲轴位置。使其在A下端放置好试件，试件尺寸为（150±1）mm×（25±1）mm，在开始所有试验前，两个圆筒间的距离（见图1）应按试件厚度调节，即弯曲轴直径＋2mm＋两倍试件的厚度。然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴在下面的位置。弯曲轴直径根据产品不同可以为20mm、30mm、50mm。

五、防水卷材低温柔度仪仪器维护：
★低温制冷仪的低温柔度仪可长期保持运行，低温柔度仪可长期放在低温制冷仪内，可随时进行试验。
★当不锈钢容器内的冷冻液不足时，应及时添加冷冻液。
★长期不用或改变用途时，将低温柔度试验仪由低温制冷仪取出来，将低温柔度试验仪柔度棒组件用水冲洗干净冷冻液烘干保存，不锈钢容器内的冷冻液妥善安置。
★使用环境温度：15--35°C
★使用环境湿度：小于80%RH
